模塊化被認為是UPS技術發展的趨勢，相對于傳統意義上的UPS，模塊化UPS具有三大優勢。

第一，“模塊化冗余并聯”技術避免了資源浪費。在行業用戶的信息網絡(luò )供電系統建設中，經常會(huì )對高端UPS的容量產生錯誤的、或是過低或是過高的預計，其結果可能會(huì )導致采購成本過高、無法滿足負載需要或造成資源、空間及能源浪費等情況。模塊化UPS通過可擴充的模塊結構有效解決了這一問題，它可以幫助用戶在未來發展不明確的情況下分階段進行建設和投資。

第二，高安全、易維護的熱插拔技術突破了應用瓶頸。傳統高端UPS在日常維護、設備維護期間均需要采取轉旁路的方式，而負載在這種情況下是不受UPS保護的。因此，如果此時發生電源中斷、過載等故障，將會(huì )造成嚴重的損失，并且其維修過程相對繁瑣，不利時效。模塊化UPS系統中采用的熱插拔技術可以允許單體模塊在不需停電的前提下任意進入或退出并聯單元，從而實現了并聯系統的在線維護，同時無需專門的儀器或技術即可進行。

第三，電源相位多制技術降低了采購和管理成本。傳統高端UPS的電源輸入與輸出相位是固定的，因此用戶在進行供電系統建設時，經常會(huì )為了顧全不同的相位及容量而增加UPS的數量。在模塊UPS系統下，則可以采用電源相位多制技術來改變過往單一性造成的制約，用戶無需再考慮如何采購不同相位或容量的UPS產品來適應系統的需要。

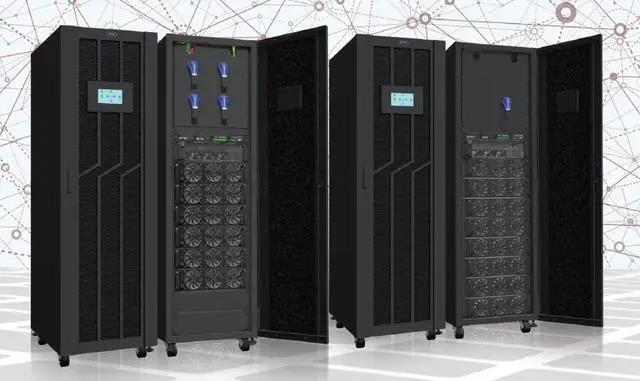

機架式模塊化UPS相對于傳統立式(塔式)結構UPS而言，能夠安裝在標準機柜中，節省占地面積與空間

從設計和工作的原理方面來講的，模塊化UPS包括整流器、逆變器,有些還包括靜態旁路開關及附屬的控制電路、CPU主控板等。模塊化最大的優點是能夠提高系統的可靠性和可用性，任何一個模塊出現故障并不會(huì )影響其他模塊的正常工作，而且可通過熱插拔特性縮短系統的安裝和修復時間。

除此之外，模塊化UPS能夠給用戶帶來更好的可擴展性，這也為用戶的投資起到了很好的保護作用。

和集裝箱在工廠就開始裝貨的道理一樣，機架式模塊化UPS的安裝調試也是在工廠就開始的。以標準化的模塊為基礎的UPS，在產品的設計、生產、制造過程中，可以制定統一的標準，讓整套系統中的所有部件都能發揮出最佳性能，同時也可避免因兼容問題而出現的系統故障。

機架式模塊化UPS可以根據當前的業務需求進行配置，并且能在以后添加更多模塊。這種系統的優化能力顯著降低了總擁有成本。

模塊化設計在重新配置功率以滿足不斷變化的業務需求方面，提供了極大的靈活性。在安裝、升級、重新配置或移動模塊化系統時，獨立組件、標準接口以及簡單的操作既節省了時間又節約了費用。

供電系統實現隨需應變

機架式模塊化UPS與傳統UPS相比有相當大的優勢。它的優勢有主要有以下三個方面：

安裝簡單，擴容方便，節約投資。

機架式模塊化UPS使供電系統能隨需應變，讓容量隨著業務的發展而實現“動態成長”。既滿足了后期業務的擴展需求，又降低了用戶的初期購置成本。

并聯冗余，運行穩定，可靠性高。

在機架式模塊化UPS中，功率模塊部分是并聯冗余的，每個模塊都配有輸入、輸出保險和輸入、輸出繼電器，任一個模塊發生故障，不影響整個系統工作。

在傳統UPS產品中，用戶保障安全一般采用的是“1+1”或“N+1”并聯冗余方式，只能容錯一次。在機架式模塊化UPS系統中，用戶只需要購買相應的功率模塊，即可實現“N+X”的故障冗余?！澳K化冗余并聯結構”比傳統UPS更為可靠。

維修方便，在線處置，可用性高。

傳統UPS需要專業技術人員到現場維修，模塊化UPS所有模塊都允許熱插拔，用戶可以介入維護，直接在線更換UPS備用模塊。

機架式模塊化UPS在功率器件技術和制造工藝方面繼承了傳統UPS技術發展的成果，但在系統架構方面，以多模塊并聯為基礎，不僅實現了系統模塊的熱插拔，而且更好地處理了系統模塊獨立運作、相互協作和平穩轉換的關系。

機架式模塊化UPS比較有代表性的結構有兩類。

一類是功率模塊化UPS。功率模塊化機架式ups由機架加功率模塊構成，功率模塊中包括傳統UPS的整流、濾波、充電、逆變器等部分。但靜態旁通與系統的部分監控和顯示共用一個機架的。各模塊獨立控制并聯運行，機柜上部的顯示控制模塊僅作為用戶開關UPS主機和進行網絡(luò )化監控平臺。

另一類是完全模塊化UPS。該類機架式模塊化UPS由機架加單體模塊構成，每個單體模塊內都裝有整個UPS電源與控制電路，包括整流器、逆變器、靜態旁路開關及附屬的控制電路、CPU主控板。每個UPS模塊均有獨立的管理系統。

就相對的電力電子技術和元器件發展水平而言，兩類結構各有優勢，也都有很出色的代表性產品，都可提供采用先進的分散并聯技術，使UPS系統不受集中控制技術中的可靠性限制，避免瓶頸故障的發生，提供N+X并聯冗余功能的模塊化并聯系統。
