一、方案概況

　　市面上廣泛應用的閥控式鉛酸蓄電池，是保障ups電源系統安全穩定的重要條件之一，在供電系統中發揮著不可替代的作用。通常閥控式鉛酸蓄電池在運行4～5年之后，個別蓄電池就會(huì )逐漸老化無法蓄電，如果不能及時進行維護并更換這些蓄電池，就會(huì )造成整個ups電源系統出現故障，無法為機房提供正常的供電。

　　金武士ups電源企業為了在線采集機房蓄電池的電壓、溫度、內阻、總電壓、總電流等參數，實現對機房蓄電池狀態的實時檢修。專門為機房蓄電池監控設計出一套解決方案，它可以避免蓄電池維護人員現場檢測的繁瑣性，提高供電系統的供電質量和管理水平，在機房站點及監控中心分別實現對蓄電池集中監控。

　　二、客戶需求（案例）

　　1、針對現有2個站點440只2AH蓄電池，在線采集蓄電池的電壓、溫度、內阻、總電壓和總電流。

　　2、蓄電池內阻用單體蓄電池模塊采集的方式，實現蓄電池均衡管理功能。

　　3、在機房站點及監控中心分別實現對蓄電池集中監控。

　　4、實現對機房蓄電池狀態的實時檢修。

　　三、配置方案

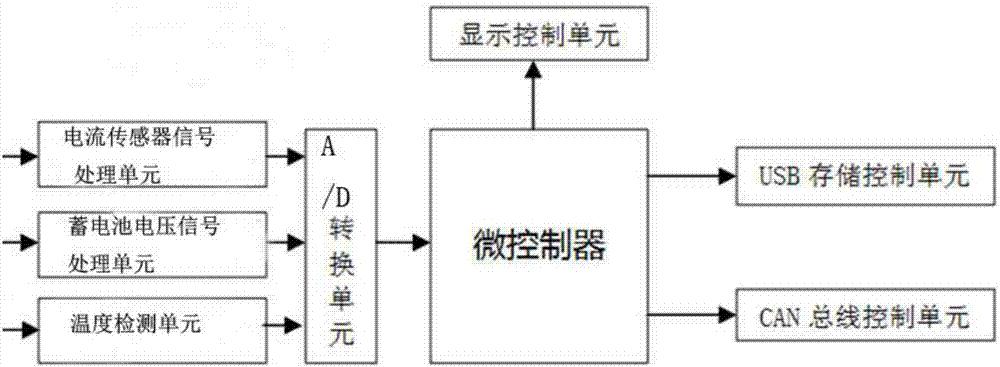

如圖所示，每只蓄電池配有一只單體蓄電池參數傳感器，所有的蓄電池參數傳感器級聯，接入到蓄電池參數集中器，通過蓄電池參數集中器實現蓄電池各項數據在現有網絡(luò )的傳輸，最后接入機房蓄電池在線監控系統后臺。

　　兩個站點之間可以通過現有的數據網絡(luò )進行數據傳輸，每臺參數集中器具有獨立的專用IP地址，參數集中器支持透明的TCP/IP協議，所有數據最后匯總到機房蓄電池在線監控系統后臺中，在后臺中實現對所有站點蓄電池的電壓、溫度、內阻的監控，以及報廢電池的檢測，從而實現蓄電池的狀態檢修。
